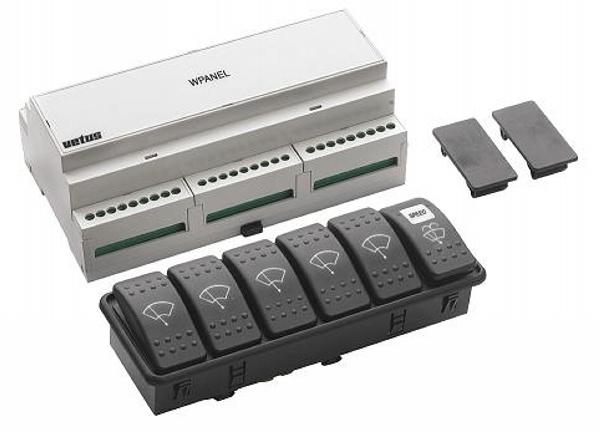

Het VETUS bedieningspaneel voor ruitenwissers, type WPANEL
is geschikt voor maximaal 5 ruitenwissermotoren. Dit
controlepaneel voor ruitenwissers wordt compleet geleverd
met: 1 regeleenheid, 5 wisserschakelaars, 1 gecombineerde
schakelaar voor het wis/was-systeem en de snelheidsregeling,
een inbouwpaneel met plaats voor 6 schakelaars alsmede
2 blindplaatjes. De regeleenheid zorgt ervoor dat zowel bij
lage als hoge snelheid alle motoren synchroon worden
aangestuurd. Door het indrukken van de bijbehorende
schakelaar wordt één ruitenwisser aangezet. Voor elke wisser
dient dus een aparte schakelaar te worden aangesloten.
Dit apparaat heeft een gecombineerde, schakelaar voor de
functies wis-was, hoge en lage snelheid, 5 interval standen
en LED indicatie. Indien de onderzijde van deze schakelaar
ingedrukt wordt, wordt het wis-was programma voor alle
wissers geactiveerd die op dat moment in werking zijn. Indien
deze schakelaar aan de bovenzijde ingedrukt wordt, kan naar
keuze de 2 snelheden en 5 intervalstanden geregeld worden
door herhaaldelijk hierop te drukken. Dit gebeurt eveneens
voor alle wissers die op dat moment in werking zijn. Een
oplichtende LED geeft gedurende 30 seconden aan welke
interval is geactiveerd. De aan te sluiten ruitenwissermotoren
moeten voorzien zijn van 1 of 2 wissnelheden en een
automatische parkeerstand. De regelunit is geschikt voor
zowel 12 volt als 24 volt installaties met een maximaal
vermogen van 120W per ruitenwissermotor. Tevens is de
regelunit elektronisch beveiligd tegen overbelasting en kan
hij eenvoudig op een DIN-rail worden geplaatst.
Technische gegevens:
Spanning: 12 en 24V gelijkspanning
Stroomverbruik, stand-by: ca. 10mA
Maximaal vermogen per wissermotor: 120W
Interne zekeringen: wissermotoren: 10A elk,
ruitensproeierpomp en klep: 5A.
Afmetingen regeleenheid: 160 x 90 x 60 mm
Afmetingen schakelaar: 19 x 10 x 15 mm
Optie:
Op de regelunit kunnen tevens tot 3 Vetus regensensoren
type MARBO aangesloten worden. Met behulp van
1 schakelaar in een afzonderlijk
paneel kan de regensensor functie
worden geactiveerd. In geval van een
installatie met 3 regensensoren zijn
de navolgende functies beschikbaar:
Sensor 1 stuurt één motor aan,
sensor 2 stuurt 3 motoren aan en
sensor 3 wederom 1 motor. Indien
men alleen één regensensor aansluit
is er een mogelijkheid om deze alle
5 motoren tegelijkertijd aan te laten
sturen. Eén regensensor kit bestaat
uit: 1 inbouwpaneel met plaats voor
één schakelaar, 1 regensensor en
1 schakelaar.
|
