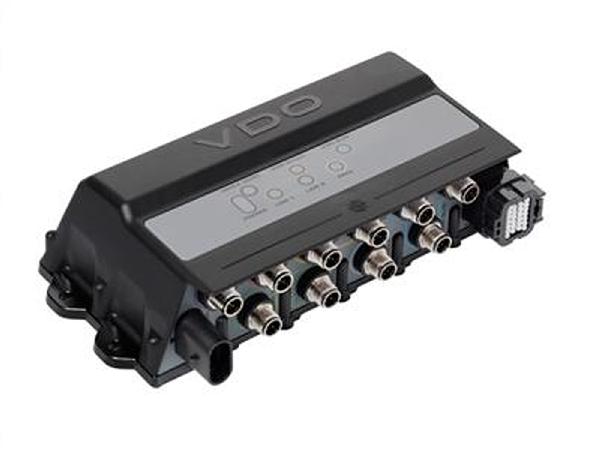

VDO AQL Nav Box

De AcquaLink® NavBox is het hart van het AcquaLink® VDO Bus-systeem. De NavBox biedt een breed scala aan digitale en analoge ingangsmogelijkheden. Het ondersteunt maximaal vier elektronische motoren (J1939 of NMEA 2000®) of een motor met analoge sensoren. Het beschikt ook over twee VDO Sumlog®-sensor-ingang en één analoge VDO Windsensor-aansluiting, zodat oude VDO-producten gebruikt kunnen worden en naar het digitale tijdperk gebracht worden. Via de analoge inputs kunnen het volgende analoge signalen van geschikte (VDO-)sensoren worden omgezet: • Oliedruk motor • Oliedruk keerkoppeling • Motorolietemperatuur • Koelvloeistoftemperatuur • Motortoerental • Drinkwater, vuilwater en brandstofniveau • Stroom in ampère d.m.v. shunt • Roeruitslag Het beschikt ook over een NMEA 0183 in- en output, evenals een zoemeruitgang. Alle ontvangen data worden geconverteerd en verzonden naar het NMEA 2000® netwerk en naar de VDO Bus. Met deze gateway-functie kunt u motor, vloeistofniveau, druk, temperatuur, andere vitale informatie weergeven op een display op het NMEA 2000®-netwerk, op VDO AcquaLink®-meters of TFT-displays. De configuratie van de NavBox kan worden gedaan met behulp van een AcquaLink® TFT en NavControl of met behulp van de intuïtieve VDO Software. • NMEA 2000® gecertificeerd • LED-signaalstatusindicatie voor eenvoudige signaaldiagnose • Aluminium basisplaat • Voor- en achterkant beveiligingsgraad IPX4 • 3x VDO buslijnen • 1x J1939 CAN bus • 1x NMEA 2000® bus • 1x VDO Analoge Wind Sensor Ingang • 2x VDO Sumlog®-ingangen • AMP Super Seal power input voor 12 ... 24V DC voedingsspanning • 26-pins AUX-ingang (analoge signalen, NMEA 0183) • Bedrijfstemperatuur: -20 ° C ... +70 ° C
