MiniPlex-AIS module
MiniPlex-AIS module
Product uit assortiment

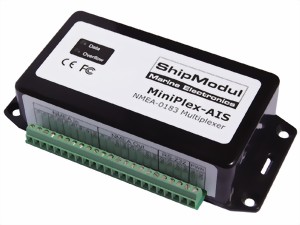

MiniPlex-AIS module. De MiniPlex-AIS is een NMEA multiplexer die speciaal is ontwikkeld voor gebruik met Raymarine® C/E-Series displays. Hierdoor is het mogelijk om zowel een AIS ontvanger, een Smart Heading Sensor en andere NMEA compatibele instrumenten tegelijkertijd aan te sluiten.
De MiniPlex-AIS heeft 4 galvanisch gescheiden NMEA ingangen, 2 NMEA uitgangen en een RS-232 poort.
Drie ingangen werken op de standaard NMEA communicatiesnelheid van 4800 baud en een ingang werkt op 38400 baud, de gebruikelijke snelheid van AIS ontvangers. Een NMEA uitgang, welke ook op 38400 baud werkt, wordt verbonden met de NMEA ingang van een Raymarine® C/E-Series display.
AIS en Raymarine® C/E-Series displays;
Raymarine heeft recent ondersteuning voor AIS toegevoegd aan hun C/E-Series displays. Omdat deze display's slechts één NMEA poort hebben, maakt het gebruik van de AIS mode het onmogelijk om ook nog andere NMEA apparatuur aan te sluiten, zoals de veelgebruikte Raymarine Smart Heading Sensor.
Als oplossing voor dit probleem is de MiniPlex-AIS ontwikkeld. Aangesloten op een C/E-Series display zijn er vier ingangen beschikbaar. Een daarvan is speciaal bedoeld voor het aansluiten van een AIS ontvanger (38400 baud) terwijl de overige drie gebruikt kunnen worden om andere NMEA apparatuur aan te sluiten (4800 baud). Hierdoor is het bijvoorbeeld mogelijk om tegelijkertijd een AIS ontvanger en een Smart Heading Sensor aan te sluiten.
Wanneer een C/E-Series display gebruikt wordt om een stuurautomaat via NMEA aan te sturen, kan de RS-232 ingang in combinatie met de tweede NMEA uitgang worden gebruikt om de data die met een snelheid van 38400 baud uit de C/E-Series display komt, om te zetten naar 4800 baud voor de stuurautomaat.
De MiniPlex-AIS werkt volledig transparant. Binnenkomende data wordt gebufferd en als complete NMEA zinnen doorgezonden naar de aangesloten display.
*) Door een tekortkoming in het ontwerp van de veelgebruikte NASA AIS engine is het niet mogelijk om deze ontvanger te gebruiken in combinatie met de MiniPlex-AIS. De uitgang van deze ontvanger voldoet niet aan de RS-232 of RS-422 standaard en kan daarom niet voldoende signaal leveren om de ingang van de MiniPlex-AIS aan te sturen.
Specificaties:
Voedingsspanning: 8-30VDC, beveiligd tegen verkeerde polariteit.
Opgenomen stroom: 40mA (max. 70mA bij volle belasting op de uitgangen)
Ingangen: 4 x NMEA-183/RS-422, galvanisch gescheiden. 3 x 4800 baud, 1 x 38400 baud.
1 x RS-232 op 38400 baud
Uitgangen: 1 x RS-232 op 38400 baud
1 x NMEA-183/RS-422 op 38400 baud
1 x NMEA-183/RS-422 op 4800 baud
Buffers: 5 buffers van 800 karakters (4 x NMEA, 1 x RS-232)
Normering: EN/IEC 60945 en EN/IEC 61162-1
Afmetingen: 138 x 62 x 30mm
