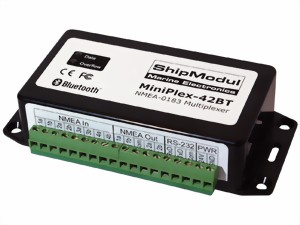

MiniPlex-42BT module. De MiniPlex-42BT is een geadvanceerd model NMEA multiplexer met Bluetooth® technologie en heeft 4 galvanisch gescheiden NMEA ingangen, twee NMEA uitgangen een Bluetooth- en een RS-232 interface.
De MiniPlex-42BT communiceert d.m.v. Bluetooth draadloze technologie met een computer of PDA voor electronische navigatie. Simpelweg de laptop op de kaartentafel plaatsen, of zelfs maar aan boord zijn, is voldoende om 'verbonden' te zijn met uw navigatiesysteem.
Via de twee NMEA uitgangen kan de NMEA data naar maximaal acht instrumenten worden gestuurd.
De RS-232 poort werkt alleen als uitgang, terwijl via de Bluetooth interface tweerichtingsverkeer mogelijk is. De RS-232 kan echter worden omgeschakeld naar tweerichtingsverkeer om bijvoorbeeld aan een permanent ingebouwde navigatiecomputer te worden aangesloten. In dat geval werkt de Bluetooth interface slechts één kant op: het verzenden van NMEA data. Zo kan een PDA als draagbare repeater worden gebruikt naast de hoofdnavigatiecomputer.
Mogelijkheden;
De MiniPlex-42BT heeft een groot aantal mogelijkheden en configuratie opties, waardoor veel NMEA knelpunten en interface problemen kunnen worden opgelost. Met behulp van het meegeleverde Windows programma MPX-Config kan de multiplexer volledig geconfigureerd worden. Tevens toont het programma welke NMEA zinnen de multiplexer passeren.
Seatalk® conversie Wanneer de Seatalk -> NMEA optie is geselecteerd, kan de multiplexer worden aangesloten op een Raymarine SeaTalk netwerk. De data op dit netwerk wordt dan door de multiplexer omgezet in NMEA.
Functie modus;
Server: Data die binnenkomt via de NMEA ingangen wordt doorgezonden naar de computer terwijl de data van de computer wordt doorgezonden naar een NMEA uitgang
Hub: Alle ontvangen data van zowel de NMEA ingangen als de computer wordt doorgezonden naar de NMEA uitgang.
Auto: Automatische selectie tussen de Server en de Hub modi. Dit is een handige modus voor mensen die een GPS en een stuurautomaat met de multiplexer verbonden hebben en de ene keer met en de andere keer zonder laptop willen varen. Wanneer er geen laptop is aangesloten, staat de multiplexer in de Hub modus, waardoor crosstrack- en waypoint informatie rechstreeks van de GPS naar de stuurautomaat wordt gezonden. Wanneer er wel een laptop is aangesloten en deze zendt data naar de multiplexer, dan schakelt deze automatisch naar de Server modus zodat de stuurautomaat alleen nog crosstrack- en waypoint informatie van de laptop ontvangt.
De Auto modus fungeert ook als backupsysteem: wanneer de laptop of computer defect raakt, valt de multiplexer na 10 seconden automatisch terug naar de Hub modus.
NMEA Filter Een flexibel NMEA filter maakt het mogelijk om bepaalde NMEA zinnen van iedere ingang door te laten of the blokkeren. Dit reduceert de kans op overflow en daardoor dataverlies aanzienlijk. Veel GPS ontvangers bijvoorbeeld, zenden iedere seconde een RMC, GSV, GSA, GLL en een GGA zin, goed voor 85% van de beschikbare bandbreedt op een NMEA kanaal. Door ongewenste of onnodige zinnen te blokkeren blijft er meer bandbreedt over voor andere instrumenten.
Real-Time Gyro- en fluxgate kompassen produceren NMEA zinnen met een hoge herhalingsfrequentie van 10 of meer zinnen per seconde. Dit kan leiden tot een buffer overflow in de multiplexer. Ondanks het feit dat zo'n situatie correct wordt afgehandeld zonder data-corruptie, leidt dit wel tot een vertragin van maximaal 20 seconden in extreme situaties. Dit is een probleem voor een stuurautomaat, die geen zinvolle correcties kan doorvoeren wanneer de teruggekoppelde koers een vertraging heeft van 20 seconden. De Real-Time optie lost dit probleem op door de buffer van het betreffende kanaal uit te schakelen en de de data direct naar de NMEA uitgang van de multiplexer te sturen. Het resultaat is dat afhankelijk van de overige hoeveelheid NMEA data door de multiplexer, de koersdata nooit meer dan 0,2 tot 0,5 vetraagd is.
Channel Priority Wanneer Channel Priority is ingeschakeld, worden identieke NMEA zinnen op verschillende ingangen alleen doorgelaten van de ingang met de hoogste prioriteit. De RS-232 poort heeft de allerhoogste prioriteit, gevolgd door ingangen 1 t/m 4 in aflopende volgorde. Wanneer bijvoorbeeld twee GPS ontvangers zijn aangelsoten op ingangen 1 en 2 en beide zenden dezelfde NMEA zintypes, dan zullen alleen de zinnen van de GPS op ingang 1 worden doorgelaten. Een time-out zorgt ervoor dat wanneer de GPS op ingang 1 stop, de identieke zinnen van de GPS op ingang 2 worden doorgelaten.
Nog een voorbeeld is die waarbij de GPS een SOG levert aan een windmeter, terwijl die windmeter de data van de GPS ook weer uitzendt. Wanneer de GPS is aangesloten op ingang 1 van de multiplexer (hoge prioriteit) en de windmeter op ingang 2 (lagere prioriteit), dan zullen alle GPS zinnen die van de windmeter komen, worden geblokkeerd door de multiplexer, terwijl de wind-gerelateerde zinnen wel worden doorgelaten.
Channel Number Wanneer deze optie is ingeschakeld, zal de MiniPlex-42BT iedere uitgezonden NMEA zin vooraf laten gaan door een eigen zin die aangeeft op welke ingang de volgende zin is binnengekomen.
Deze informatie wordt gebruikt door VirtualPlex-1, die daardoor NMEA zinnen kan doorsturen naar specifieke virtuele COM poorten (de Channels optie).
Channel ID De Channel ID optie verandert de talker ID van de binnekomende NMEA zinnen in "Mx", waarbij 'x' een nummer is overeenkomstig de ingang waarop de zin was ontvangen. Bijvoorbeeld: een GPRMC zin van ingang 2 wordt veranderd in M2RMC. Deze optie is handig om onderscheid te kunnen maken tussen zinnen van indentieke instrumenten.
Talker ID substitution Talker ID substitution verandert de talker ID van binnenkomende zinnen op dezelfde manier als de Channel ID, maar nu kan de talker ID per ingang worden ingesteld. Deze optie kan worden gebruikt indien software of instrumenten een bepaalde talker ID verwachten.
Technische specificaties:
Voedingsspanning: 8-30VDC, beveiligd tegen ompolen.
Opgenomen stroom: 100mA (max. 150mA bij volle belasting op de talker poorten en een active Bluetooth verbinding)
Ingangen: 4 x NMEA-183/RS-422, galvanisch gescheiden
Uitgangen: 1 x Bluetooth/RS-232, 2 x NMEA-183/RS-422
Bluetooth: Klasse 1 apparaat, bereik tot 100m
Buffers: 5 buffers van 1000 karakters (4 x NMEA, 1 x Bluetooth/RS-232)
Snelheid NMEA in: 4800 Baud
Snelheid NMEA Out1/RS-232/Bluetooth: 38400 Baud (NMEA 0183-HS)
Snelheid NMEA Out2: 4800 Baud
Afmetingen: 138 x 62 x 30mm
