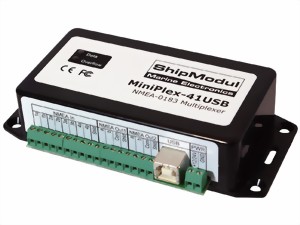

MiniPlex-41USB module
MiniPlex-41USB module
Product uit assortiment
MiniPlex-41USB module. De MiniPlex-41USB is de ideale oplossing voor computers en laptops zonder seriële poort. Deze NMEA multiplexer is functioneel gelijk aan de MiniPlex-41, maar is voorzien van een USB poort. Verder zijn er 4 NMEA ingangen en twee 2 NMEA uitgangen.
Via de twee NMEA uitgangen kan de NMEA data naar maximaal acht instrumenten worden gestuurd.
De MiniPlex-41USB kan rechtstreeks op de USB poort van een computer worden aangesloten, zonder dat er nog een Serieel <-> USB converter nodig is. Het meegeleverde stuurprogramma creëert een virtuele COM poort op de computer zodat alle bestaande navigatiesoftware kan worden gebruikt met de multiplexer.
De combinatie van de MiniPlex-41USB en de virtuele COM poort is speciaal toegerust voor het verwerken van NMEA data, in tegenstelling tot generieke Serieel <-> USB converters. De bekende problemen zoals onderbrekingen in de NMEA datastroom of het detecteren van niet bestaande muizen door Windows XP/2000 komen dan ook niet voor.
Iedere poging van Windows om Plug & Play apparaten te detecteren op onze virtuele COM poort wordt geblokkeerd door het stuurprogramma. De MiniPlex-41USB is een probleemloze Plug & Play oplossing. Envoudig inpluggen, een paar muisklikken en de zaak draait!
De MiniPlex-41USB werkt volledig transparant. Binnenkomende data wordt gebufferd en als complete NMEA zinnen doorgezonden naar de aangesloten instrumenten en/of computer.
Functie modus
De MiniPlex-41USB heeft drie functiemodi welke bepalen hoe de NMEA data gerouteerd worden:
Server: Data die binnenkomt via de NMEA ingangen wordt doorgezonden naar de computer terwijl de data van de computer wordt doorgezonden naar een NMEA uitgang.
Hub: Alle ontvangen data van zowel de NMEA ingangen als de computer wordt doorgezonden naar de NMEA uitgang.
Auto: Automatische selectie tussen de Server en de Hub modi. Dit is een handige modus voor mensen die een GPS en een stuurautomaat met de multiplexer verbonden hebben en de ene keer met en de andere keer zonder laptop willen varen. Wanneer er geen laptop is aangesloten, staat de multiplexer in de Hub modus, waardoor crosstrack- en waypoint informatie rechstreeks van de GPS naar de stuurautomaat wordt gezonden. Wanneer er wel een laptop is aangesloten en deze zendt data naar de multiplexer, dan schakelt deze automatisch naar de Server modus zodat de stuurautomaat alleen nog crosstrack- en waypoint informatie van de laptop ontvangt.
De Auto modus fungeert ook als backupsysteem: wanneer de laptop of computer defect raakt, valt de multiplexer na 10 seconden automatisch terug naar de Hub modus.
Seatalk® Conversie
Wanneer de Seatalk -> NMEA optie is geselecteerd, kan de multiplexer worden aangesloten op een Raymarine SeaTalk netwerk. De data op dit netwerk wordt dan door de multiplexer omgezet in NMEA.
Specificaties:
Voedingsspanning: 5VDC via USB poort of 8-30VDC extern.
Opgenomen stroom: 50mA (max. 100mA bij volle belasting op de talker poorten)
Ingangen: 4 x NMEA-183/RS-422, galvanisch gescheiden
Uitgangen: 1 x USB, 2 x NMEA-183/RS-422
Functie modi: Hub, Server en Auto
Buffers: 5 buffers van 1000 karakters (4 x NMEA, 1 x USB)
Snelheid NMEA in: 4800 Baud
Snelheid NMEA uit: 4800, 9600, 19200 of 38400 Baud
Afmetingen: 138 x 62 x 30mm
