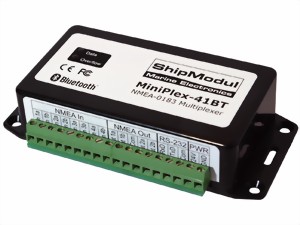

MiniPlex-41BT module
MiniPlex-41BT module
Product uit assortiment
MiniPlex-41BT module. De MiniPlex-41BT is de eerste NMEA multiplexer met Bluetooth® technologie en heeft 4 galvanisch gescheiden NMEA ingangen, twee NMEA uitgangen, een Bluetooth- en een RS-232 interface.
De MiniPlex-41 communiceert d.m.v. Bluetooth draadloze technologie met een computer of PDA voor electronische navigatie. Simpelweg de laptop op de kaartentafel plaatsen, of zelfs maar aan boord zijn, is voldoende om 'verbonden' te zijn met uw navigatiesysteem.
Via de twee NMEA uitgangen kan de NMEA data naar maximaal acht instrumenten worden gestuurd.
De RS-232 poort werkt alleen als uitgang, terwijl via de Bluetooth interface tweerichtingsverkeer mogelijk is. De RS-232 kan echter worden omgeschakeld naar tweerichtingsverkeer om bijvoorbeeld aan een permanent ingebouwde navigatiecomputer te worden aangesloten. In dat geval werkt de Bluetooth interface slechts één kant op: het verzenden van NMEA data. Zo kan een PDA als draagbare repeater worden gebruikt naast de hoofdnavigatiecomputer.
Functie modus
De MiniPlex-41BT heeft drie functiemodi welke bepalen hoe de NMEA data gerouteerd worden:
Server: Data die binnenkomt via de NMEA ingangen wordt doorgezonden naar de computer terwijl de data van de computer wordt doorgezonden naar een NMEA uitgang.
Hub: Alle ontvangen data van zowel de NMEA ingangen als de computer wordt doorgezonden naar de NMEA uitgang.
Auto: Automatische selectie tussen de Server en de Hub modi. Dit is een handige modus voor mensen die een GPS en een stuurautomaat met de multiplexer verbonden hebben en de ene keer met en de andere keer zonder laptop willen varen. Wanneer er geen laptop is aangesloten, staat de multiplexer in de Hub modus, waardoor crosstrack- en waypoint informatie rechstreeks van de GPS naar de stuurautomaat wordt gezonden. Wanneer er wel een laptop is aangesloten en deze zendt data naar de multiplexer, dan schakelt deze automatisch naar de Server modus zodat de stuurautomaat alleen nog crosstrack- en waypoint informatie van de laptop ontvangt.
De Auto modus fungeert ook als backupsysteem: wanneer de laptop of computer defect raakt, valt de multiplexer na 10 seconden automatisch terug naar de Hub modus.
Seatalk® Conversie
Wanneer de Seatalk -> NMEA optie is geselecteerd, kan de multiplexer worden aangesloten op een Raymarine SeaTalk netwerk. De data op dit netwerk wordt dan door de multiplexer omgezet in NMEA.
Specificaties:
Voedingsspanning: 8-30VDC, beveiligd tegen ompolen.
Opgenomen stroom: 100mA (max. 150mA bij volle belasting op de talker poorten en een active Bluetooth verbinding)
Ingangen: 4 x NMEA-183/RS-422, galvanisch gescheiden
Uitgangen: 1 x Bluetooth/RS-232, 2 x NMEA-183/RS-422
Bluetooth: Klasse 1 apparaat, bereik tot 100m
Functie modi: Hub, Server en Auto
Buffers: 5 buffers van 1000 karakters (4 x NMEA, 1 x Bluetooth/RS-232)
Snelheid NMEA in: 4800 Baud
Snelheid NMEA Out1/RS-232/Bluetooth: 38400 Baud (NMEA 0183-HS)
Snelheid NMEA Out2: 4800 Baud
Afmetingen: 138 x 62 x 30mm
