MiniPlex-41 module
MiniPlex-41 module
Product uit assortiment

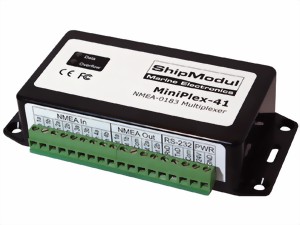

MiniPlex-41 module. De MiniPlex-41 het basismodel NMEA multiplexer, met 4 galvanisch gescheiden NMEA ingangen, twee NMEA uitgangen en een bi-directionele RS-232 poort.
De MiniPlex-41 kan worden aangesloten op een computer via de RS-232 poort voor electronische navigatie. Wanneer de MiniPlex-41 alleen gebruikt wordt om instrumenten te koppelen, dan is de RS-232 poort alleen nodig om de MiniPlex-41 eenmalig te configureren.
Via de twee NMEA uitgangen kan de NMEA data naar maximaal acht instrumenten worden gestuurd.
De MiniPlex-41 werkt volledig transparant. Binnenkomende data wordt gebufferd en als complete NMEA zinnen doorgezonden naar de aangesloten instrumenten en/of computer.
Functie modus;
De MiniPlex-41 heeft drie functiemodi welke bepalen hoe de NMEA data gerouteerd worden: Server: Data die binnenkomt via de NMEA ingangen wordt doorgezonden naar de computer terwijl de data van de computer wordt doorgezonden naar een NMEA uitgang.
Hub: Alle ontvangen data van zowel de NMEA ingangen als de computer wordt doorgezonden naar de NMEA uitgang.
Auto: Automatische selectie tussen de Server en de Hub modi. Dit is een handige modus voor mensen die een GPS en een stuurautomaat met de multiplexer verbonden hebben en de ene keer met en de andere keer zonder laptop willen varen. Wanneer er geen laptop is aangesloten, staat de multiplexer in de Hub modus, waardoor crosstrack- en waypoint informatie rechstreeks van de GPS naar de stuurautomaat wordt gezonden. Wanneer er wel een laptop is aangesloten en deze zendt data naar de multiplexer, dan schakelt deze automatisch naar de Server modus zodat de stuurautomaat alleen nog crosstrack- en waypoint informatie van de laptop ontvangt.
De Auto modus fungeert ook als backupsysteem: wanneer de laptop of computer defect raakt, valt de multiplexer na 10 seconden automatisch terug naar de Hub modus.
Seatalk® Conversie;
Wanneer de Seatalk -> NMEA optie is geselecteerd, kan de multiplexer worden aangesloten op een Raymarine SeaTalk netwerk. De data op dit netwerk wordt dan door de multiplexer omgezet in NMEA.
Specificaties:
Voedingsspanning: 8-30VDC, beveiligd tegen ompolen.
Opgenomen stroom: 40mA (max. 70mA bij volle belasting op de talker poorten)
Ingangen: 4 x NMEA-183/RS-422, galvanisch gescheiden
Uitgangen: 1 x RS-232, 2 x NMEA-183/RS-422
Functie modi: Hub, Server en Auto
Buffers: 5 buffers van 1000 karakters (4 x NMEA, 1 x RS-232)
Snelheid NMEA in: 4800 Baud
Snelheid NMEA/RS-232 uit: 4800, 9600, 19200 of 38400 Baud
Afmetingen: 138 x 62 x 30mm
De MiniPlex-41 kan worden aangesloten op een computer via de RS-232 poort voor electronische navigatie. Wanneer de MiniPlex-41 alleen gebruikt wordt om instrumenten te koppelen, dan is de RS-232 poort alleen nodig om de MiniPlex-41 eenmalig te configureren.
Via de twee NMEA uitgangen kan de NMEA data naar maximaal acht instrumenten worden gestuurd.
De MiniPlex-41 werkt volledig transparant. Binnenkomende data wordt gebufferd en als complete NMEA zinnen doorgezonden naar de aangesloten instrumenten en/of computer.
Functie modus;
De MiniPlex-41 heeft drie functiemodi welke bepalen hoe de NMEA data gerouteerd worden: Server: Data die binnenkomt via de NMEA ingangen wordt doorgezonden naar de computer terwijl de data van de computer wordt doorgezonden naar een NMEA uitgang.
Hub: Alle ontvangen data van zowel de NMEA ingangen als de computer wordt doorgezonden naar de NMEA uitgang.
Auto: Automatische selectie tussen de Server en de Hub modi. Dit is een handige modus voor mensen die een GPS en een stuurautomaat met de multiplexer verbonden hebben en de ene keer met en de andere keer zonder laptop willen varen. Wanneer er geen laptop is aangesloten, staat de multiplexer in de Hub modus, waardoor crosstrack- en waypoint informatie rechstreeks van de GPS naar de stuurautomaat wordt gezonden. Wanneer er wel een laptop is aangesloten en deze zendt data naar de multiplexer, dan schakelt deze automatisch naar de Server modus zodat de stuurautomaat alleen nog crosstrack- en waypoint informatie van de laptop ontvangt.
De Auto modus fungeert ook als backupsysteem: wanneer de laptop of computer defect raakt, valt de multiplexer na 10 seconden automatisch terug naar de Hub modus.
Seatalk® Conversie;
Wanneer de Seatalk -> NMEA optie is geselecteerd, kan de multiplexer worden aangesloten op een Raymarine SeaTalk netwerk. De data op dit netwerk wordt dan door de multiplexer omgezet in NMEA.
Specificaties:
Voedingsspanning: 8-30VDC, beveiligd tegen ompolen.
Opgenomen stroom: 40mA (max. 70mA bij volle belasting op de talker poorten)
Ingangen: 4 x NMEA-183/RS-422, galvanisch gescheiden
Uitgangen: 1 x RS-232, 2 x NMEA-183/RS-422
Functie modi: Hub, Server en Auto
Buffers: 5 buffers van 1000 karakters (4 x NMEA, 1 x RS-232)
Snelheid NMEA in: 4800 Baud
Snelheid NMEA/RS-232 uit: 4800, 9600, 19200 of 38400 Baud
Afmetingen: 138 x 62 x 30mm
