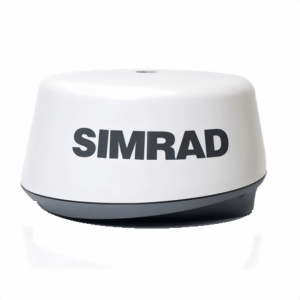

Simrad BBR24 Broadband radar

Deze nieuwe radartechnologie biedt talloze voordelen boven de huidige techniek. De opstarttijd bedraagt slechts 16 seconden in plaats van drie minuten. Het stroomverbruik in standby is 5 maal zo laag. De hoogfrequent emissie is verwaarloosbaar. Daarnaast is de minimale afstand voor gebruik nog meer twee meter in plaats van dertig, waardoor u met zeer slecht zicht toch nog op uw radar kunt vertrouwen.



De veiligheid is ook vergroot. U kunt nu naast de radar staan, terwijl deze in werking is, waar voorheen een minimale afstand van 3 meter werd aangeraden. De werking van deze broadband radars berust op een spreiding van het signaal over een breed frequentiespectrum.



Radar met 10m RJ45 kabel en GATEWAY.



RADAR

Antenna Beam Width Horizontal 5.2°+/-10% (-3dB width) °

Antenna Beam Width Vertical 30°+/-20% (-3dB width) °

Antenna Rotation Speed 24 rpm +/- 10% RPMs

Radar Noise 6 dB

Radar Warm Up Time 0 min

Radar Wind Resistance 51 m/sec (Max:100 Knots)



COMMUNICATIONS

Transmitter Frequency X-band - 9.3 to 9.4Ghz

Transmitter Power Output 100mW nominal

Data I/O Protocol High Speed Ethernet



TECHNICAL / ENVIRONMENTAL

Mounting Bolts: 4x30xM8 - 304 stainless steel

Height 280 mm 11 in

Diameter 488 mm 19.2 in

Weight 7.4 kg 16.31 lbs

Humidity +35°C, 95% RH



POWER

Power Supply 9V to 31.2Vdc (12/24 Volt systems) Reverse polarity protection vDC

Power Consumption 17W (Typ.) @ 13.8Vdc

Power Consumption Standby 1.6W (Typ.) @ 13.8Vdc – only 110ma



OTHER

Interconnection Cable 10m standard with RJ45 thin custom (Max 30m)

Interface Heading SimNet or NMEA 0183 with cable kit into display

Operating Temperature -25° to +55°C
