Ingebouwde DSC Class E
De IC-M801E voldoet aan de Class-E-Standards voor Niet-Solas (Safety of Life at Sea)-Schepen.

Het bedieningspaneel is 22 cm x 11 cm x 8,5 cm groot.

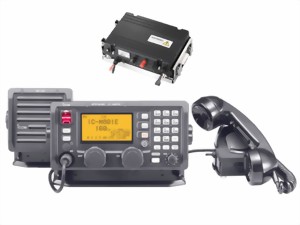

Tot de zender IC-M801E behoort een Industrie standaard 4 inch bedieningspaneel. Als u nog andere apparaten zoals een Marifoon IC-M505 installeert, dan heeft u een komplee6 MW/KW/ VHF-Station tot uw beschikking.

Goed afleesbaar punt matrix LC-display.
Op het puntmatrix-LCD van de IC-M801E kunnen 9 regels met ieder 24 tekend worden weergegeven. Kanaalnamen, DSC informatie, tijd, positie aanduiding enz. zijn goed herkenbaar.

Digitale Signaalverwerking.
De DSP-gebaseerde digitale ZF-filter laat flexibele filterinstellingen voor kortebandsignalen zoals SITOR en FSK, zonder dat daarvoor bijzondere filters moeten worden toegepast.

Bedrijfsspanning met 12 of 24 V mogelijk.
De IC-M801E is met een DC/DC-spanningsomvormer uitgerust, die naar gelang de versie 12 of 24 V de noodzakelijke bedrijfsspanning van 13,6 V produceert.

125 W (PEP) Zendvermogen.
Een uitgangsvermogen van 125 W waarborgt betrouwbare verbindingen over grote afstanden. Bij lange zendtijden houdt een grote ventilator de binnentemperatuur stabiel.

Automatische antenne tuner AT-141.
Aan de IC-M801E kan een optionele automatische tuner AT-141 probleemloos aangesloten worden. Als de aangesloten antenne zich niet laat aanpassen, word de tuner gepasseerd en in het display een waarschuwing aangegeven.

Overige bijzonderheden:
* doorgaand ontvangstbereik van 0,5 tot 29,999 MHz
* D-SUB-aansluiting voor NBDP/FSK-terminals
* Aansluitingen voor een GPS-ontvanger, RS232C/NMEA en printer
* Auxiliary aansluiting voor modem aansluiting naar bv SCS Pactor modem

Algemeen
* Frequentie dekking (Eenheid : MHz):

 Rx 0.5-29.9999 (continue)
 Tx
-1.6 - 2.9999, 4.0 - 4.9999, 6.0 - 6.9999
-8.0 - 8.9999, 12.0 - 13.9999, 16.0 - 17.9999
-18.0 -19.9999, 22.0 - 22.9999, 25.0 - 27.5000
* Aantal kanalen : 1205 (max.)
 (160 gebruiker programmeerbaar; 249 ITU SSB duplex; 124 ITU SSB simplex; 662 ITU FSK duplex en 10 semi/auto kanalen
* Antenne connector/impedantie : SO-239x2/50 ohm
* Voeding 12V versie : 10,8-15,6V DC
* Voeding 24V versie : 21,6-31,2V DC
* Max. stroom verbruik
12V versie:
 Tx (Max. vermogen) 60A (typ.)
 Rx (Max. audio) minder dan 6,0A
24V versie:
 Tx (Max. vermogen) 30A (typ.)
 Rx (Max. audio) minder dan 3,0A
* Bedrijfstemperatuur range : -15?C tot +55?C
* Frequencie stabiliteit : ?10Hz
* Afmetingen (WxHxD; projections not included):
 Hoofd unit bxdxh: 367x95x260mm
 Controller bxdxh: 220x110x84.4mm
 Luidspreker bxdxh: 110x110x84.4mm
* Gewicht:
 Hoofd unit 8,5kg
 bedieningsunit 570g
 Luidspreker 370g
*Bedieningunit aansluing: 8-pins connector
*GPS connector: D-sub 9-pin (RS-232C/NMEA)
*AF/MOD connector: D-sub 9-pin
*PRINTER connector: D-sub 25-pin

Zender
* Uitgangs vermogen:
1,6-3.9999 MHz 85W p-p
4,0-27,5000 MHz 125W p-p
* Spurious emissions : -43dB
* Unwanted sideband : 55dB
* Carrier suppression : 40dB
* Microfoon connectorimpedantie : 8-pin2,4 kOhm

Ontvanger
* Sensitivity:
J3E, A1A 30dB?V emf(0,5-1,5999MHz)
(20dB SINAD) 13dB?V emf(1,6-1,7999MHz)
8dB?V emf(1,8-29,9999MHz)
J2B, F1B 13dB?V emf(1,6-1,7999MHz)
(20dB SINAD) 8dB?V emf(1,8-29,9999MHz)
H3E 44dB?V emf(0,5-1,5999MHz)
(20dB SINAD) 30dB?V emf(1,6-1,7999MHz)
24dB?V emf(1,8-3,9999MHz)

DSC ontvanger 0dB?V emf(all channels)

* Spurious response rejection ratio:
Zender: Meer dan 70dB
(1.6-29.9999MHz)
DSC ontvanger: meer dan 60 dB (1st image)
meer dan 50db (except 1st image)
* Audio uitgang vermogen (bij 13.2V DC) : meer dan 4.0W bij 10% vervorming met een 4 Ohm belasting
* Audio uitgang impedantie: 4-8 Ohm
* Clarity variable range : ?150Hz
* GPS interface : NMEA 0183 versie 3.01
Hoofdtelefoon connector: 3,5 mm jack

Meegeleverde Accessoires
*Handset
*Externe luidspreker
*Montage beugel voor controller
*Montagebeugel voor luidspreker
*Montage strips voor hoofd unit
*DC voedingskabel
*RCA kabel (voor GPS aansluiting)
*Remote control kabel
*Montage materialen

Het minimum Klasse E vermogen DSC voor de maritiene VHF radio's die door recreatieve boten, commerciële vissersvaartuigen, en andere niet-solas (safety of life at sea) vaartuigen worden gevoerd omvat de vereiste mogelijkheden van:
* Nood oproep
* Alle schepen oproepen
* Individueel station oproep
* Gebruik van nood, urgentie, veiligheid en routine prioriteiten
* Aard van nood
* De coordinaten van de nood
* Tijd voor de laatste update (van de nood) positie
* Type van verdere mededelingen
* Radio VHF kanaal of frequentie
* Weergave
* Ontvangt noodoproep relay en noodoproep erkenning
* Alarm
